SMART COMPRETOR

저렴한 비용, 간편한 시공으로 절전형 고효율 인버터방식 콤프레샤로 업그레이드!

스마트 콤프레터(콤프레셔전용)

인버터팩 - 스마트콤프레터

기존 컴프레샤를 인버터 컴프레샤로 업그레이드

에너지 절감 효과를 최대 40%절감을 실현해드립니다.

에너지 소비량을 실시간으로 확인하실 수 있습니다.

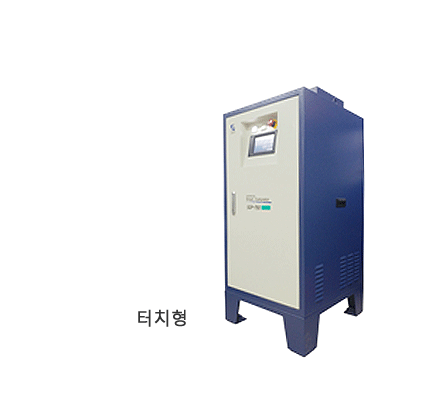

제품사진
제품 소개
사용처
사용처 예시

공장

빌딩

컴프레서

국내외 제조
(Y-△기동방식)
컴프레서

스마트
컴프레터

컴프레서가 사용되는 어느곳에서나 스마트컴프레터를 적용가능합니다.

  • 자동차
  • 핸드폰
  • 알루미늄
  • 전자회로
  • 화학
  • 플라스틱
  • 의료제약
  • 천연원료
  • 시멘트
절감 효과

스마트 컴프레터 절감효과

스마트 컴프레터는 최대 40%라는 에너지 절감을 실현해드립니다.

유지비용
15%

투자비용
15%

소비비용
70%

유지비용
15%

투자비용
15%

소비비용의 최대 40% 에너지 절감

소비비용
30%

스마트
컴프레터
추가설치

최대 40%

기존
에어 컴프레서
단독 사용

스마트컴프레터는 컴프레서 전력요금 절감과 이산화탄소 발생 절감이 가능합니다.

연간 전력 요금 13,464,000원비용절감

연간 이산화탄소(Co2) 67,162kg 발생 절감

스마트 컴프레터 설치 전 스마트 컴프레터 설치 후
소비전력(kW) 58.5 38.7
연간소비전력량(kWh) 468,000 309,600
연간전력요금 39,780,000원 26,316,000원

컴프레서 100마력 75kW 부하율 60%, 8000H가동, 전기료 85원 기준

제품 특징
  • 에너지 효율 & 에너지 사용 모니터링
    • 장비의 에너지 사용량을 실시간으로 감시
    • 소비전력량 계측 및 측정 가능
  • 운전 현황 시각화
    • 운전상태, 회전속도, 실시간 압력현황, 전압, 전류,소비전력,적산전력량
  • 장비의 안전성 확대
    • 소프트 스타트, 과전압, 과전류, 지락전류 등 장비의 고장을 감시 사고확대 방지
    • 이벤트 창으로 문제 현황을 기록
    • 장비 이상 동작시 SMS로 담당자에게 문자 전송(옵션추가)
  • 바이패스
    • 인버터 고장으로 부득이하게 장비가 가동되지 않을 시 간단한 버튼조작으로 기존 방식으로 운전 가능

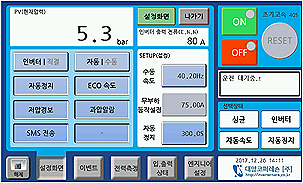

제품 기능
  • 에너지 효율 운전
    • 정압 및 용량제어
    • 정압 압력값 설정(SV 설정)

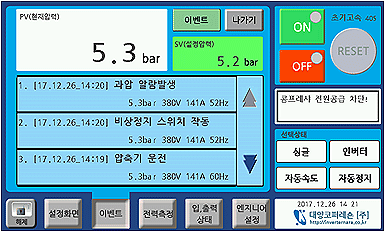

  • 모니터
    • 운전 속도(HZ)
    • 3상 전압 , 3상 전류
    • 소비전력량 , 적산전력량
  • 보호기능
    • 저압경보 알람기능
    • 과압 알람기능
    • 이벤트 기록 저장
    • M/C 이상
    • 냉각팬 이상
    • 콤프레샤 이상
    • SMS 전송(옵션추가)
  • 특별기능
    • 자동정지 기능
    • ECO 속도기능
    • 모터 care 기능
    • 소비전력 측정기 기능
제품 사양
제품사양

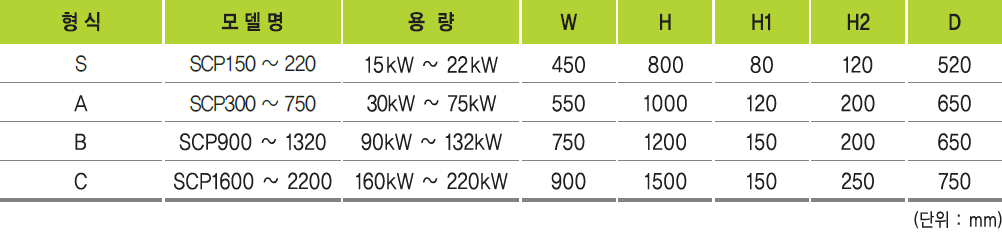

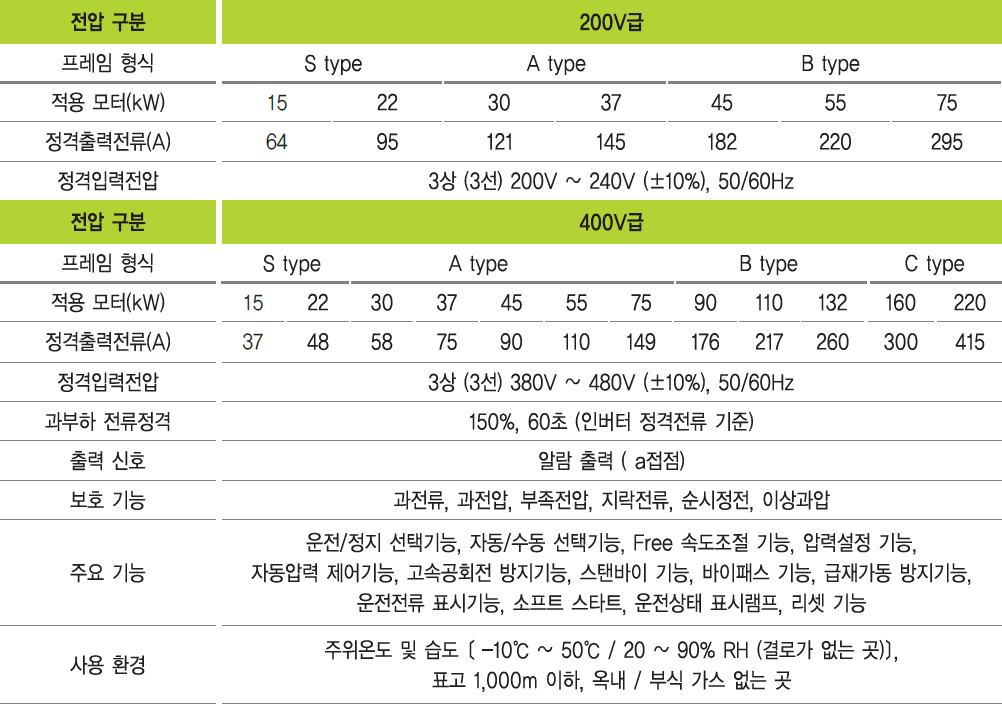

스마트 콤프레터_ 표준사양
표준사양
인증서 및 특허증
제품인증사항

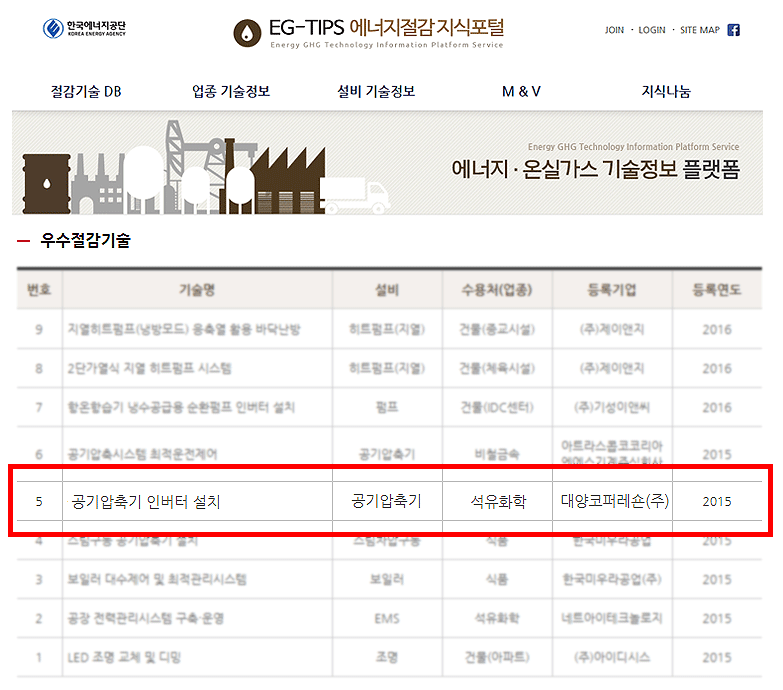

에너지 공단 - 우수절감기술 등록
한국에너지공단 검증 - M&V

국제기법(M&V)을 통한 에너지 절감 검증 입증

EG-TIPS 우수절감기술 사업화 지원
에너지절감량 산출보고서

프로젝트명 : 공기압축기 외장형 인버터

본 보고서는 EG-TIPS에너지절감 우수기술 사업화지원 사례발굴을 위한 시범사업으로 객관적인 에너지 절감량과 절감비용 산출을 목적으로 한국에 너지공단과 참여기업(기술공급사, 수용가)의 협력으로 개바로디었으며, 해당 부분 전무가에 의해 타당성을 검토하였다.
관련 데이터는 참여기업에서 수집, 측정하였고, 공단에서 데이터를 기반으로 절감량 산출 방법론과 결과를 검증하고 참여기어빙 확인하였다.
IPMVP등 에너지성과 측정 및 검증(M&V)에 관한 국제기준을 참고하였고, 제준에 미흡한 점은 투명하게 언급하여 향후 개선할수 있는 방향을 제시하였다.

2015.11

‹ver. 10›

3.4개선 내용(설비, 운전 특성등)

ㅇ외장형 공기압축기 인버터 제품 정보

설비명 스마트 콤프레터
제조사 대양코프러숀(주)
모델명 SCP-750HAK
용량 75kW 380V 60Hz (100마력)
(고효율 인버터) N700E-900 HFK(현대중공업 제품(고효율인증)) - 용량:90KW, 380-490V, 50V 50Hz
크기 W550 X H1350 X D650
설비특성 정압제어, 고속 공회전 방지, 자동정지&스타트, 바이패스,기능 수도운전 모드, 연동제어, 안전보호기능
설치 관리상 -기존 공기압축기 설비시스템 구조 변경없이 설치가능
-제어장치를 끄면(off) 기존 설비운전으로 전환
-부피가 작고 이동(바퀴)이 가능하여 공간 제약이 없음

설치 전 사진

설치 후 사진

ㅇ설정 압력 : 7.3 ± 0.1(bar)

한국에너지공단 우수절감기술 선정

  • 한국에너지공단 세미나

  • 한국에너지공단 우수절감기술 선정

  • 한국에너지공단 경영진 간담회

자금지원대상
인버터팩은 고효율기기 자금지원 대상입니다.
    • 고효율기기 장려금지원
    • 에너지효율(EE) 시장 시범사업

      기존 설비를 고효율설비로 개체한 후 피크기간 동안 정상 가동하여 사전에 계약한 수요감축량(kW)을 달성한 성과에 대해 보상.
    • 자세히 보기
    • 에너지이용 합리화자금
    • 에너지이용합리화자금

      에너지절감 및 온실가스 감축을 위하여 에너지절약시설 투자시 사업비의 일부를 장기저리로 지원하는 융자금입니다
    • 자세히 보기
